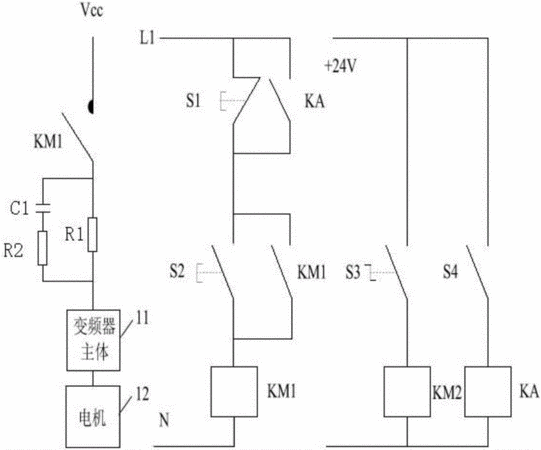

摘要：一種基于變頻器運行的保護電路，包括接觸器、啟動按鈕、停止按鈕和中間繼電器，其中，中間繼電器的常開觸點與停止按鈕并聯連接，中間繼電器的線圈與變頻器運行開關串聯連接，接觸器與變頻器主體之間設置有改善電路。因此，當變頻器運行開關閉合后，中間繼電器的線圈得電，中間繼電器的常開觸點閉合，使停止按鈕短路。當需要使變頻器停止工作時，直接操作停止按鈕，由于中間繼電器的常開觸點的短路，使得停止按鈕不起作用，而只能按照先關閉變頻器開關按鈕，再關閉停止按鈕的正常操作方式，使變頻器停止工作，從而有效避免了因工作人員直接操作停止按鈕對變頻器造成的損壞，延長了變頻器的使用壽命，改善電路可以改善變頻器輸出電壓脈沖的質量。
- 專利類型發明專利
- 申請人蘇州邁力電器有限公司;
- 發明人朱海東;
- 地址215000 江蘇省蘇州市高新區滸關分區建林路666號
- 申請號CN201610770056.4
- 申請時間2016年08月31日
- 申請公布號CN106329485A
- 申請公布時間2017年01月11日
- 分類號H02H7/122(2006.01)I;H02P27/06(2006.01)I;
