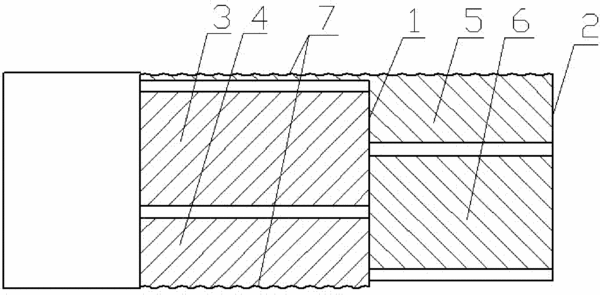

摘要：本實用新型公開了一種三串聯薄膜電容器，其電容器芯子由兩條金屬化層結構相同的金屬化薄膜疊合卷繞而成，所述金屬化薄膜上單面鍍有兩條一定寬度的平行不相通的金屬化層，且一側沿縱向設有一定寬度的空白留邊。所述金屬化薄膜上與空白留邊相對的金屬化層邊緣為連續的鋸齒形。這樣，可以使電容器形成三個等容量電容器串聯的結構，提高了電容器的耐電壓，減小了電容器制造時的容量波動水平，增加了電容器壽命水平。同時噴金層和電容器芯子接觸牢靠，從而使電容器具有耐多次大電流沖擊的能力。
- 專利類型實用新型
- 申請人安徽賽福電子有限公司;
- 發明人周峰;
- 地址244000 安徽省銅陵市獅子山經濟開發區
- 申請號CN201120233900.2
- 申請時間2011年07月05日
- 申請公布號CN202120761U
- 申請公布時間2012年01月18日
- 分類號H01G4/005(2006.01)I;H01G4/06(2006.01)I;H01G4/32(2006.01)I;H01G4/33(2006.01)I;H01G4/38(2006.01)I;
