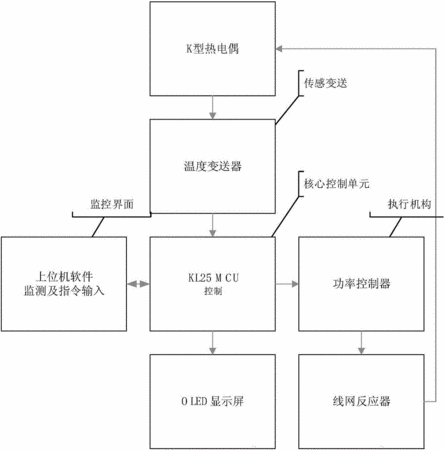

摘要：本發明屬于溫度控制技術領域，尤其涉及一種面向線網反應器的快速溫度控制系統。其特征在于，所述系統的被控對象為線網反應器，其溫度由熱電偶采集，熱電偶的輸出信號經溫度變送器進行電壓變換后傳送到核心控制單元，核心控制單元計算出控制量輸入到功率調節器，再由功率調節器輸出給單相隔離變送器，控制實際加到線網反應器兩端的功率，形成線網反應器的溫度閉環控制；上位機監控軟件采用串口連接與核心控制單元通信，將人工指令和參數輸入到核心控制單元，核心控制單元將當前的熱電偶的溫度值在顯示屏上刷新顯示。本發明克服了傳統方法需要專門設計實驗臺特定的直流功率調節器的缺陷，克服了傳統實驗臺升溫速度僅有幾種固定選擇的局限性。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人田思達;陳曉梅;康志忠;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201610425782.2
- 申請時間2016年06月15日
- 申請公布號CN106094931A
- 申請公布時間2016年11月09日
- 分類號G05D23/22(2006.01)I;G05B19/042(2006.01)I;
