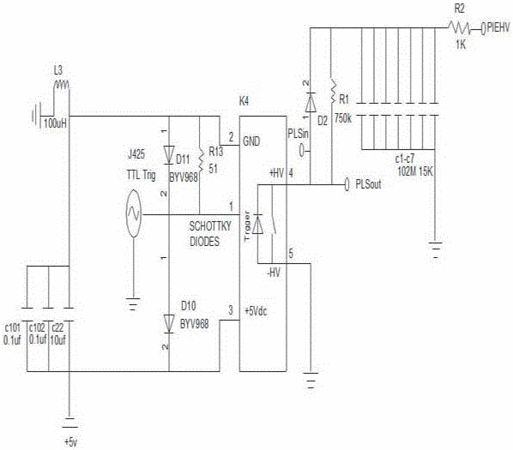

摘要：本發明公開了一種高壓下拉脈沖發生裝置，包括主電路和驅動電路，在驅動電路中，單極性高壓直流電源通過串聯高壓電阻與快速開關部件的開關模塊一端及脈沖輸出端聯接，開關電路另一端接地，同步脈沖信號源與快速開關部件的觸發模塊聯接以控制快速開關部件的開關模塊的開或閉，在主電路中，主脈沖輸入端與驅動脈沖輸出端聯接，主脈沖輸入端通過主電路第一濾波模塊與第一分流器和第二分流器的第一端聯接，第一分流器的第二端與主電路第二輸出端聯接，第二分流器的第二端與主電路第一輸出端聯接；本發明設計的裝置提高了飛行時間質譜的靈敏度和分辨率，且結構簡單，降低了成本。
- 專利類型發明專利
- 申請人江蘇天瑞儀器股份有限公司;
- 發明人應剛;戴小林;張坤;周立;
- 地址215347 江蘇省蘇州市昆山市玉山鎮中華園西路1888號天瑞產業園
- 申請號CN201610431069.9
- 申請時間2016年06月17日
- 申請公布號CN105915102A
- 申請公布時間2016年08月31日
- 分類號H02M9/06(2006.01)I;
