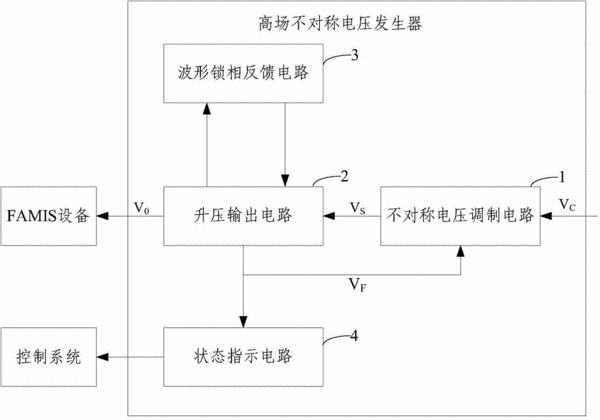

摘要：本發明提供一種高場不對稱電壓發生器，包括：不對稱電壓調制電路，用于將輸入電壓VC與采集自升壓輸出電路的反饋信號VF進行比較輸出不對稱尖峰波形后進行整形濾波，獲得不對稱原始調制波形VS；升壓輸出電路，用于將VS進行升壓放大，并將放大后得到的高場不對稱電壓信號V0輸出至高場非對稱波形離子遷移譜技術FAIMS裝置；波形鎖相反饋電路，用于將波形因溫度而造成的變壓抖動調節回標準工作狀態；工作狀態指示電路，用于指示當前波形質量，當波形不對稱度下降到一定程度時通知控制系統；升壓輸出電路與不對稱電壓調制電路、波形鎖相反饋電路、工作狀態指示電路分別連接。上述電壓發生器能夠減小體積，降低功耗和成本，且能夠提高穩定性。
- 專利類型發明專利
- 申請人北京聲迅電子股份有限公司;
- 發明人譚政;聶蓉;
- 地址100094 北京市海淀區永豐基地豐賢中路7號（孵化樓A座）四層
- 申請號CN201410738071.1
- 申請時間2014年12月04日
- 申請公布號CN104393785A
- 申請公布時間2015年03月04日
- 分類號H02M9/06(2006.01)I;
