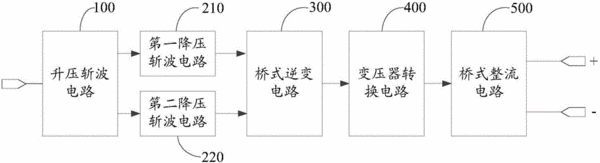

摘要：本實用新型涉及一種激光器電源轉換電路，連接于市電與激光器之間、用于輸出所述激光器放電所需的激勵源。激光器電源轉換電路中，通過升壓斬波電路對輸入整流后的直流電壓進行升壓，繼而由第一降壓斬波電路控制輸出連續穩定的基底電流；由用于輸出脈沖電流的第二斬波電路來縮短脈沖沿上升下降的時間和控制輸出高脈沖電流。第一降壓斬波電路和第二降壓斬波電路分別輸出的基底電流和脈沖電流均傳輸至橋式逆變電路，然后被橋式逆變電路逆變成交流電流，再通過變壓器電路對電壓信號進行升壓隔離，最后通過橋式整流電路，輸出帶基底電流的高脈沖電流和縮短脈沖沿上升下降的時間，進而達到激光器放電所需的激勵源。
- 專利類型實用新型
- 申請人大族激光科技產業集團股份有限公司;
- 發明人譚春升;梁曉華;陳偉康;陳燚;陳根余;梁劍寒;周桂兵;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201620218168.4
- 申請時間2016年03月18日
- 申請公布號CN205584046U
- 申請公布時間2016年09月14日
- 分類號H02M9/06(2006.01)I;H02M7/217(2006.01)I;H02M7/219(2006.01)I;H01S3/097(2006.01)I;
