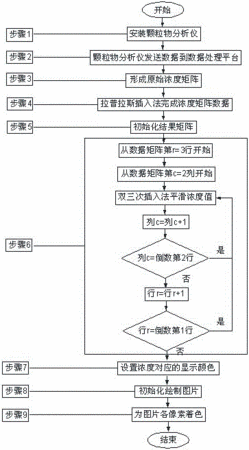

摘要：本發明涉及一種繪制區域顆粒物小時濃度分布圖的方法；本發明要解決的問題是采集監測區域顆粒物濃度數據并繪制出該區域的顆粒物小時濃度分布圖。顆粒物分析儀將監測點顆粒物濃度發送到數據處理平臺，監測區域需要安裝多個顆粒物分析儀才能很好地將監測區域的濃度分布圖繪制出來；本發明通過將監測區域顆粒物分析儀的數量定制為3個或以上，根據分析儀器擺放位置形成原始濃度數據矩陣，將每個顆粒物分析儀分析得到的濃度值放入矩陣，用拉普拉斯插入法根據顆粒物分析儀監測濃度數據產生矩陣中非顆粒物分析儀監測濃度值，再用雙三次插值法對濃度矩陣中數據進行平滑，然后對矩陣中各個濃度值著色成對應顏色值，從而繪制出顆粒物濃度區域分布圖；其優點在于減少了顆粒物分析儀的數量，并且適當擴大了測量區域，繪制的分布圖更直觀、更精確。
- 專利類型發明專利
- 申請人江蘇天瑞儀器股份有限公司;
- 發明人劉召貴;彭建波;欒旭東;林遠;方華炳;
- 地址215347 江蘇省蘇州市昆山市玉山鎮中華園西路1888號天瑞產業園
- 申請號CN201610959276.1
- 申請時間2016年10月28日
- 申請公布號CN106528997A
- 申請公布時間2017年03月22日
- 分類號G06F17/50(2006.01)I;G01N15/06(2006.01)I;
