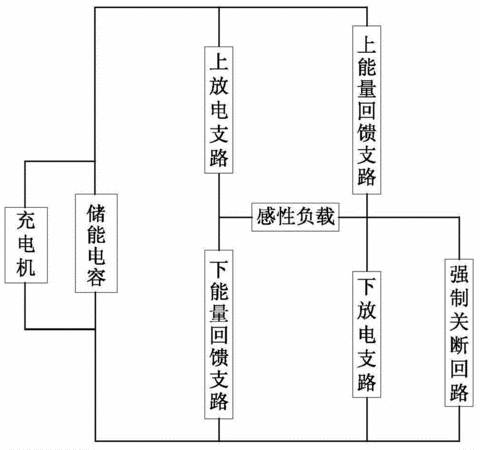

摘要：本發明公開了一種基于強迫關斷橋式換流的重復脈沖功率電源，它采用H橋結構，具體包括充電機、儲能電容、上放電支路、下放電支路、上能量回饋支路、下能量回饋支路和強制關斷回路；通過采用能量回饋支路的形式，可以調節感性負載上的電流脈寬，使得電流脈寬可控；通過開關強迫關斷支路，可以實現負載儲能的回收，回收率最大可達到負載電流時負載儲能的90％以上，實現了節能環保，并且減少了下一個工作周期所需要的充電能量；根據不同的具體實施方式，本發明可以對負載上電流脈寬進行調節，同時對負載上能量進行回收，從而提高能量利用率，降低電容充電系統的要求，提高系統的工作頻率。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人許赟;陳翼龍;萬卿;丁洪發;李亮;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310475446.5
- 申請時間2013年10月12日
- 申請公布號CN103546057B
- 申請公布時間2016年08月31日
- 分類號H02M9/06(2006.01)I;
