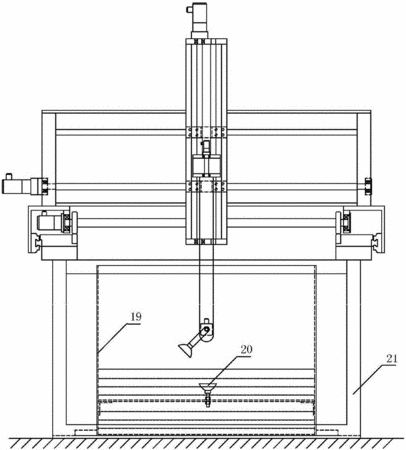

摘要：本發明公開了一種超聲換能器自動校準裝置，屬于機械設計與無損檢測技術領域，移動機構由縱向移動框架、橫向移動框架、豎向移動框架組成三層框架結構，移動機構位于水槽上部與安裝框架固連；水槽固定在安裝框架內，換能器安裝框架通過角鐵固定支撐在水槽內底部，換能器支架固定在換能器安裝框架的中間部位,試塊固定架安裝在水槽內底部，液位計安裝在水槽的外側壁上。移動機構控制豎向移動電機、橫向移動電機、縱向移動電機、擺動電機、旋轉電機聯動,實現超聲換能器的五軸運動準確定位,保證校準測量精度。換能器自動校準裝置具有結構簡單易于操作的特點，校準測量過程全自動、無接觸，檢測精度高，提高了校準結果的可靠性。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人孫景峰;劉慧英;馮嚴波;舒蓉;王南軍;高曉彤;陳琳;傅宇航;劉華兵;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201610189339.X
- 申請時間2016年03月30日
- 申請公布號CN105866256A
- 申請公布時間2016年08月17日
- 分類號G01N29/30(2006.01)I;
