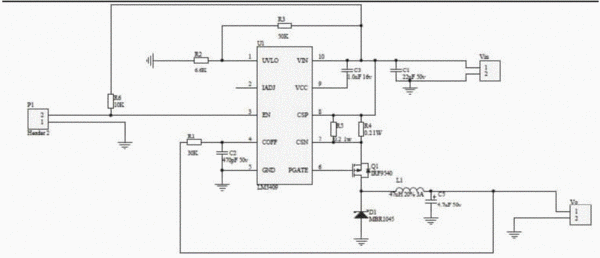

摘要：本發明涉及電源驅動系統，尤其涉及一種汽車照明的驅動系統。本發明的汽車LED照明驅動系統，包括主控的BUCK恒流電路，其包括LED驅動器U1、MOSFET管Q1、電感L1、續流二極管D1、電容C、采樣電阻R2、R4，以及大功率LED串，其中LED驅動器U1開關由一組占空比為D的信號控制，當MOSFET管Q1閉合時，輸入電壓Vin通過電感L1對C進行充電，此時續流二極管D1截止；當MOSFET管Q1斷開后，由于電感L1的存在，使得IL短時間內可以維持，其數值逐漸變小，起到續流的作用。本發明的汽車LED照明驅動系統，針對汽車照明系統要求，其控制簡單、節能環保、安全高效。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人奚彩維;黃志賢;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201410588824.5
- 申請時間2014年10月28日
- 申請公布號CN105636288A
- 申請公布時間2016年06月01日
- 分類號H05B37/02(2006.01)I;
