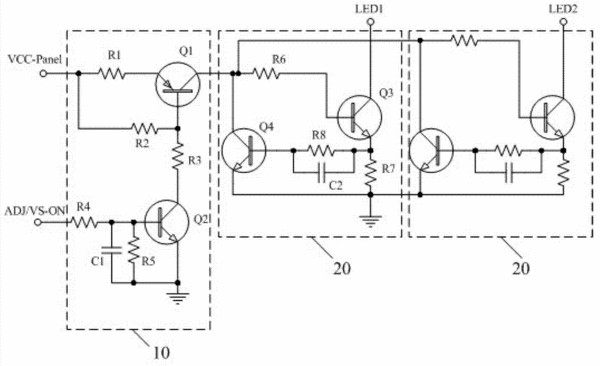

摘要：本發明公開了一種LED背光恒流電路，包括時序控制單元以及至少一個恒流電路單元，時序控制單元包括第一三極管Q1和第二三極管Q2，第一三極管Q1的發射極通過電阻R1連接到供電電壓輸入端，基極通過電阻R2連接到供電電壓輸入端，并同時通過電阻R3連接到第二三極管Q2的集電極；第二三極管Q2的基極通過電阻R4連接到控制端，發射極接地；每一恒流電路單元包括第三三極管Q3和第四三極管Q4；第三三極管Q3的基極通過電阻R6連接到第一三極管Q1的集電極，集電極連接到相應的LED負載，為相應的LED負載提供恒定的輸出電流，發射極通過電阻R7接地；第四三極管Q4的基極通過電阻R8連接到第三三極管Q3的發射極，集電極連接到第一三極管Q1的集電極，發射極接地。
- 專利類型發明專利
- 申請人廣州視源電子科技股份有限公司;
- 發明人晁新庫;楊達富;張碧原;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201310334928.9
- 申請時間2013年08月02日
- 申請公布號CN103384436B
- 申請公布時間2015年08月26日
- 分類號H05B37/02(2006.01)I;
