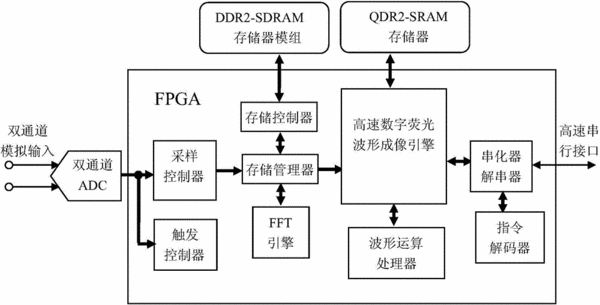

摘要：本發明屬于信號處理領域，尤其涉及一種示波器采樣與成像模塊技術。本發明的示波器采樣與成像系統，包括雙通道ADC、DDR2-SDRAM存儲器模組、QDR2-SRAM存儲器以及FPGA，雙通道ADC、DDR2-SDRAM存儲器模組、QDR2-SRAM存儲器分別與FPGA連接，其中，雙通道ADC接收模擬前端的信號輸入并轉換為數字信號；FPGA實現了從數字信號輸入到波形成像傳輸的所有信號處理工作。通過對信號數據的采樣，以更高的精度完整的捕獲和分析復雜信號將數據進行波形圖像化，從而在屏幕上顯示信號的幅度、時間以及幅度隨時間出現的頻率，有效的減少漏失率。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人劉禮偉;宋云衢;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201410593636.1
- 申請時間2014年10月29日
- 申請公布號CN105629016A
- 申請公布時間2016年06月01日
- 分類號G01R13/02(2006.01)I;
