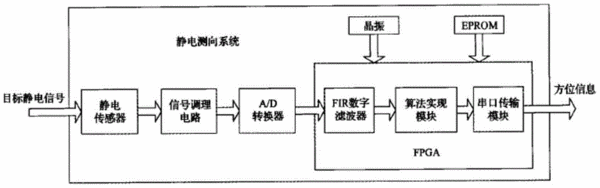

摘要：本發明涉及一種測向系統，具體涉及一種靜電測向系統，包括靜電傳感器、信號調理電路、A/D轉換器、FIR數字濾波器、算法實現模塊和串口傳輸模塊，所述靜電傳感器通過感應獲得靜電目標信號，所述靜電目標信號進過信號調理電路，達到A/D轉換器的輸入電平要求，再經由A/D轉換器將其轉換為數字信號，所述數字信號經過FIR數字濾波器濾除高頻噪聲，然后由算法實現模塊進行計算得到結果，最終由串口傳輸模塊將結果輸出；所述FIR數字濾波器、算法實現模塊和串口傳輸模塊由一片FPGA芯片實現，所述FPGA芯片上還連接有晶振和EPROM。本發明的靜電測向系統，將使系統電路設計更加簡潔、可靠、靈活，特別是其可重復編程的特點，將可以有效地縮短開發周期，并降低開發成本。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人奚彩維;馮錦法;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201510567762.4
- 申請時間2015年09月08日
- 申請公布號CN105203979A
- 申請公布時間2015年12月30日
- 分類號G01R35/00(2006.01)I;G01P13/02(2006.01)I;
