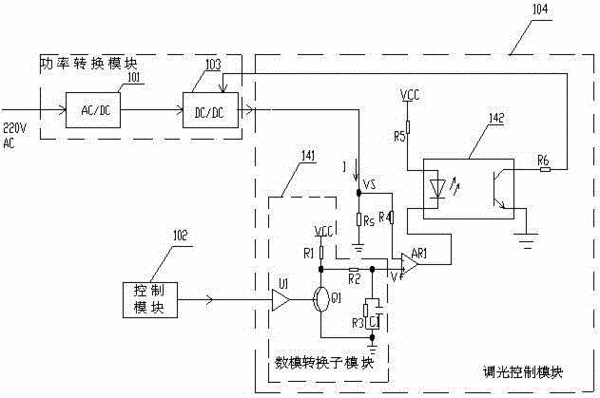

摘要：本發明提供了一種LED調光控制電路，通過由調光控制模塊(104)的數模轉換子模塊(141)將控制模塊(102)輸出的一定占空比的PWM信號轉換為模擬電壓后輸入比較器(AR1)的同相輸入端，再由該比較器(AR1)來比較該模擬電壓與反相輸入端的采樣電壓，即恒流驅動模塊的輸出電流的大小，當該PWM信號的占空比確定后，若該采樣電壓大于模擬電壓，則通過光耦合器(142)向功率轉換模塊反饋一個控制信號，控制其減小輸出電流，即減小采樣電壓，直到比較器(AR1)反相輸入端的采樣電壓等于該PWM信號轉換得到的模擬電壓，從而實現該電路輸出電流的精度。本發明同時提供了一種使用該LED調光控制電路的燈具，能夠實現LED燈具輸入電流的精確控制，進而精確調整LED燈具的亮度。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;任義;
- 地址518000 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201110420256.4
- 申請時間2011年12月15日
- 申請公布號CN103167676B
- 申請公布時間2016年12月14日
- 分類號H05B37/02(2006.01)I;
