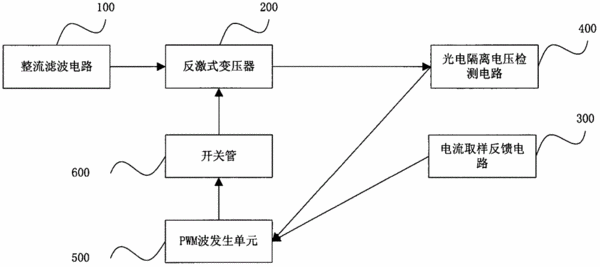

摘要：一種LED反激式恒流驅動電路，包括整流濾波電路、反激式變壓器、電流取樣反饋電路、光電隔離電壓檢測電路、PWM波發生單元、開關管，所述整流濾波電路的輸出端連接所述反激式變壓器的原邊繞組的一端，所述反激式變壓器的原邊繞組的另一端連接所述開關管的第一端，所述開關管的第二端通過電阻接地，所述開關管的控制端連接所述PWM波發生單元的輸出端，所述PWM波發生單元根據電流取樣反饋電路輸出具有一定占空比的PWM波，所述光電隔離電壓檢測電路的輸入端連接在所述反激式變壓器的副邊繞組經整流濾波后的輸出端，檢測所述反激式變壓器的副邊繞組經整流濾波后的輸出端的電壓，當檢測到的電壓超過預定值時，所述PWM波發生單元減小輸出PWM的占空比。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;黎晶;
- 地址518100 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201210093452.X
- 申請時間2012年03月31日
- 申請公布號CN103369769B
- 申請公布時間2016年09月07日
- 分類號H05B37/02(2006.01)I;
