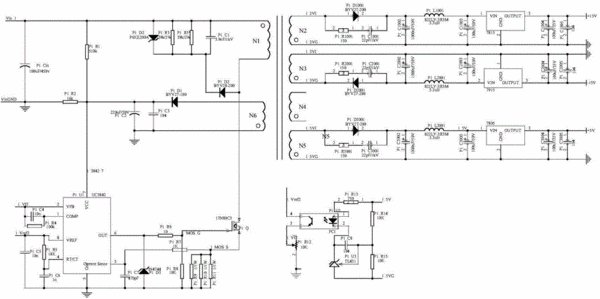

摘要：本發明屬于一種電源裝置，本發明的離網逆變器輔助電源裝置，包括第一路輔助電源和第二路輔助電源，第一路輔助電源和第二路輔助電源電路結構相同，其中第一路輔助電源包括主電路、反饋控制電路，主電路采用反激直直變換器作為拓撲結構，由輸入吸收電路、高頻變壓部分、輸出穩壓濾波電路組成，當開關管P1_Q導通時，輸入電壓全部加在高頻變壓器的原邊繞組N1上，此時副邊繞組同名端“●”為正，二極管P1_D1001-P1_D1003均反向截止，高頻變壓器當做電感運行，負載供電由輸出電容提供。本發明要求所設計的輔助電源能夠根據輸入電壓和輸出負載的大小來動態調整占空比使輸出穩定，同時還應充分考慮其穩定性、散熱等因素。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人高顯揚;呂華平;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201410593359.4
- 申請時間2014年10月29日
- 申請公布號CN105634282A
- 申請公布時間2016年06月01日
- 分類號H02M3/335(2006.01)I;
