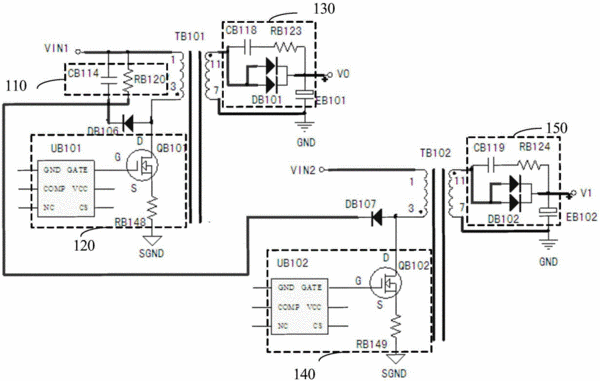

摘要：本實用新型涉及一種RCD吸收共用的反激電路，包括RC并聯電路、第一二極管、第一變壓器、第一開關電路、第一輸出電路、第二二極管、第二變壓器、第二開關電路和第二輸出電路；RC并聯電路一端連接第一電源接入端，另一端連接第一二極管的負極和第二二極管的負極，第一變壓器的初級線圈一端連接第一電源接入端，另一端連接第一二極管的正極以及第一開關電路，第一變壓器的次級線圈連接第一輸出電路，第二變壓器的初級線圈一端連接第二電源接入端，另一端連接第二二極管的正極以及第二開關電路，第二變壓器的次級線圈連接第二輸出電路。RC并聯電路共用，可降低成本且結構簡單。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人蒙德榮;
- 地址510663 廣東省廣州市廣州高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201521015254.7
- 申請時間2015年12月08日
- 申請公布號CN205265528U
- 申請公布時間2016年05月25日
- 分類號H02M3/335(2006.01)I;H02M1/32(2007.01)I;
