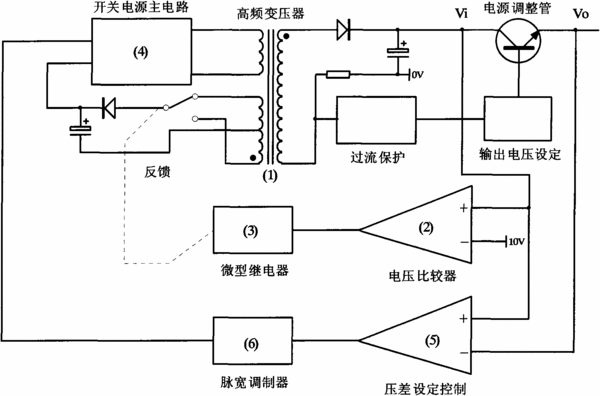

摘要:高頻開關電源輸出功率全程調節是對開關電源傳統的反饋方法進行改進,將反饋繞組分成同名端和非同名端兩個部分,用簡捷和低成本的控制方式根據輸出功率的大小使反饋繞組電壓在同名端和非同名端自動切換。尤其在高效率線性電源里,采用此法可實現變壓器次級電壓和輸出電壓精確自動跟蹤調整,最大限度地提高可調式直流穩壓電源的效率和降低成本。本發明對開關電源的各種拓撲構成,從小功率輸出的單端反激、正激、TOP系列等各種電源管、大功率輸出的半橋、全橋、推挽等,都能有效地實施。
- 專利類型發明專利
- 申請人武漢市創佳源電子有限公司;
- 發明人程杰保;程馨如;
- 地址430074 湖北省武漢市東湖高新技術開發區光谷國際大廈A座1704室
- 申請號CN200910061206.4
- 申請時間2009年03月23日
- 申請公布號CN101847931A
- 申請公布時間2010年09月29日
- 分類號H02M3/335(2006.01)I;
