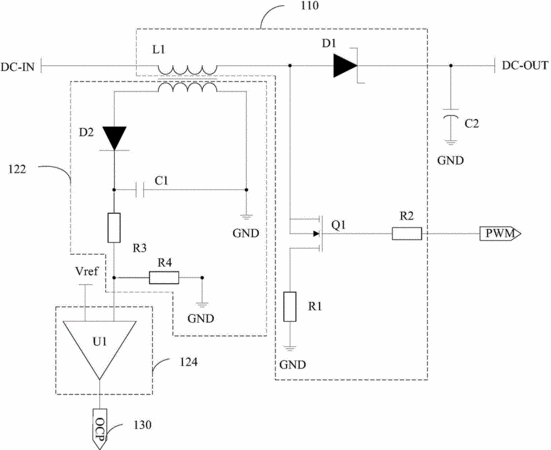

摘要：一種開關電源電路，包括通過調整升壓為后級負載電路提供直流電壓的反激升壓模塊、過流取樣模塊以及過流保護模塊，所述過流取樣模塊包括：電流取樣單元，通過電磁耦合的方式與反激升壓模塊連接，用于對反激升壓模塊上的電流進行取樣并通過感應輸出取樣電壓值；電壓比較單元，與所述電流取樣單元連接，用于對電流取樣單元輸出的取樣電壓值和設定的參考電壓值進行比較；所述電壓比較單元的輸出端連接過流保護模塊。本發明還公開一種LED燈具。本發明具有效率高、成本低的優點。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;管偉芳;
- 地址518100 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310542848.2
- 申請時間2013年11月05日
- 申請公布號CN104617775A
- 申請公布時間2015年05月13日
- 分類號H02M3/335(2006.01)I;H02H7/10(2006.01)I;
