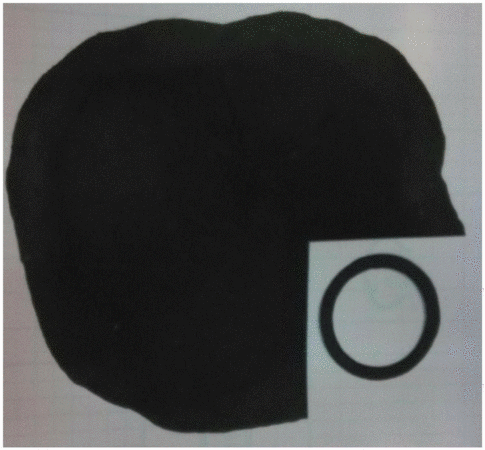

摘要：本發明公開了一種濕式纖維增強樹脂基摩擦材料的制備方法，用于解決現有摩擦材料的制備方法浪費能源的技術問題。技術方案是將短纖維、摩擦性能調節劑及填料通過干法混料后，在捏合設備中加入液體粘結劑樹脂溶液進行捏合，其中液體粘結劑中樹脂的質量分數為40～70％，待捏合均勻并保持一定粘度后，將捏合后的半干態原材料加入擠壓設備中薄通至厚度為0.4～2.5mm的薄片型材料，烘干，再將烘干后的薄片型材料在熱壓設備中固化成型，得到濕式纖維增強樹脂基摩擦材料。該制備方法整個制備過程用水量為0，有機溶劑使用量比背景技術節約45～90％，同時工藝流程由12步減少為6步，節省了大量能源。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人付業偉;張帥;李賀軍;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510995922.5
- 申請時間2015年12月28日
- 申請公布號CN105566842A
- 申請公布時間2016年05月11日
- 分類號C08L61/06(2006.01)I;C08L97/02(2006.01)I;C08K13/04(2006.01)I;C08K7/08(2006.01)I;C08K7/06(2006.01)I;C08K7/14(2006.01)I;C08K3/04(2006.01)I;C08K3/34(2006.01)I;C08K3/22(2006.01)I;C08K3/30(2006.01)I;C08J5/14(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
