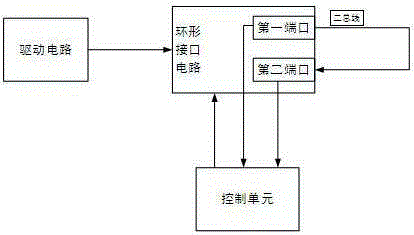

摘要：一種二總線的環形組網方法及系統，用于現場二總線中回路控制卡與現場回路設備組成環形網絡，網絡斷路時保持通訊正常，包括控制單元、驅動電路、環網接口電路，所述驅動電路與環網接口電路連接，驅動電路產生回路控制卡的電壓脈沖信號，自環形網絡接口電路的第一端口直接輸出至現場二總線；所述控制單元在環形網絡開路時控制單元控制電壓脈沖自環網接口電路第一端口、第二端口輸出。解決了現場二總線的組網技術問題，二總線中任意一處線路或回路設備斷開，總線回路中的所有設備均不受影響，保持正常工作，具有工程應用中布線施工簡單、可靠性高的特點。
- 專利類型發明專利
- 申請人九江精密測試技術研究所;
- 發明人王金;康敏輝;李豐;曾悠兵;夏威;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201510945730.3
- 申請時間2015年12月17日
- 申請公布號CN105457211A
- 申請公布時間2016年04月06日
- 分類號A62C37/00(2006.01)I;
