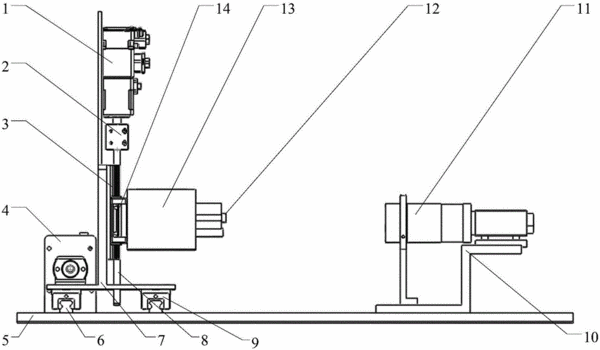

摘要：本發明涉及一種彈性體裝夾結構，是針對生活中電子稱中的重要零部件——彈性體，在進行孔內自動粘貼應變片時的裝夾機構；應變片的粘貼精度將直接影響到彈性體測量的精度，但目前在企業生產過程中，彈性體孔內粘貼應變片仍然需要人工來完成，為了提高彈性體孔內粘貼應變片的效率和精度，本發明給出了一種可以應用于彈性體孔內貼片的裝夾機構該機構主要包括工作臺、相機、夾板、第一驅動裝置、第二驅動裝置和箱體組件；工作人員將彈性體放置在裝夾機構上，工控機通過相機捕獲彈性體的特征孔位置，并將其與標準位置進行對比，然后控制第一驅動裝置和第二驅動裝置調節彈性體的孔位至標準位置，以保證自動貼應變片的精度。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人白晶;于喜紅;秦現生;譚小群;李樹軍;王戰璽;張順琦;李靖;袁順龍;高美原;李飛飛;張凱歌;賈濤;李芳昕;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510311520.9
- 申請時間2015年06月08日
- 申請公布號CN105003505A
- 申請公布時間2015年10月28日
- 分類號F16B11/00(2006.01)I;
