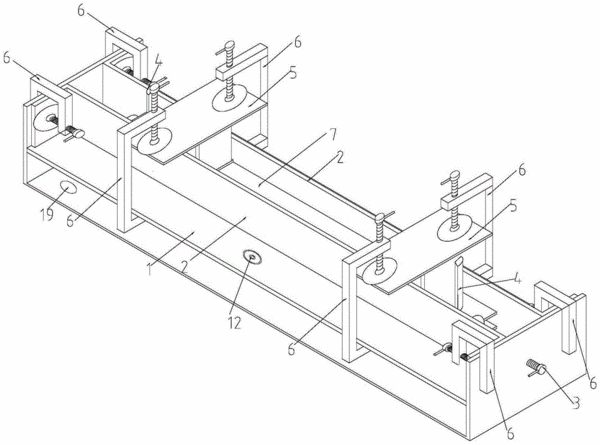

摘要:本實用新型公開了一種減小拉伸試件軸向偏心的裝配裝置,包括試件裝配鋼平臺1、兩個夾緊裝置2、兩個推頂裝置3、兩個定位桿4、兩個施壓裝置5;兩個夾緊裝置2分別緊靠在試件兩側,用U型夾6將其與鋼平臺1固定;兩個推頂裝置3一端為推頂螺桿16,另一端為推頂盤面17;兩個定位桿4固定在鋼平臺1上;兩個施壓裝置5可采用U型夾6固定在鋼平臺1上。本實用新型針對水泥基矩形截面薄板拉伸試件,在試件端部一定長度內采用高強粘結材料對稱粘貼鋼片,同時在鋼片上開圓孔,通過插入圓孔的軸對試件施加荷載。本實用新型能夠保證鋼片在粘貼過程中圓孔位置的對中,并可控制粘結材料的均勻性,使鋼片緊密、平整地粘貼在試件表面,從而從試件處理層面上很大程度地減小此類拉伸試件的軸向偏心。
- 專利類型實用新型
- 申請人湖南大學;
- 發明人杜運興;張蒙蒙;
- 地址410082 湖南省長沙市岳麓區麓山南路1號
- 申請號CN201521074941.6
- 申請時間2015年12月22日
- 申請公布號CN205446308U
- 申請公布時間2016年08月10日
- 分類號F16B11/00(2006.01)I;
