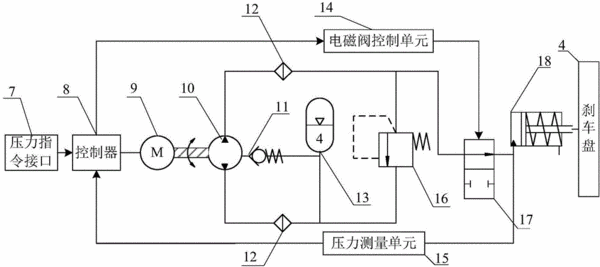

摘要：本發明提供了一種飛機電靜液剎車作動器，無刷直流電機輸出軸與定排量雙向柱塞泵同軸相連，增壓油箱向定排量雙向柱塞泵的入口提供初始壓力，定排量雙向柱塞泵的一個出口通過油濾和2位2通電磁閥連通液壓缸，另一個出口通過油濾和安全閥連通2位2通電磁閥，2位2通電磁閥的吸合狀態由電磁閥控制單元控制，實現剎車壓力跟蹤與起飛線剎車壓力保壓功能之間的切換，壓力測量單元測量液壓缸內部壓力，并將壓力信息傳送給控制器進行壓力閉環控制，控制器通過壓力指令接口接收剎車壓力指令，進而控制電磁閥控制單元和無刷直流電機，液壓缸驅動剎車盤。本發明結構簡單，效率高，頻響高，可長期實現起飛線剎車壓力保持，體積重量小。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人李兵強;張謙;林輝;齊蓉;逯九利;劉剛;吳春;孫靜;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510282082.8
- 申請時間2015年05月28日
- 申請公布號CN104859626A
- 申請公布時間2015年08月26日
- 分類號B60T13/74(2006.01)I;B64C25/46(2006.01)I;B60T8/17(2006.01)I;B60T8/36(2006.01)I;
