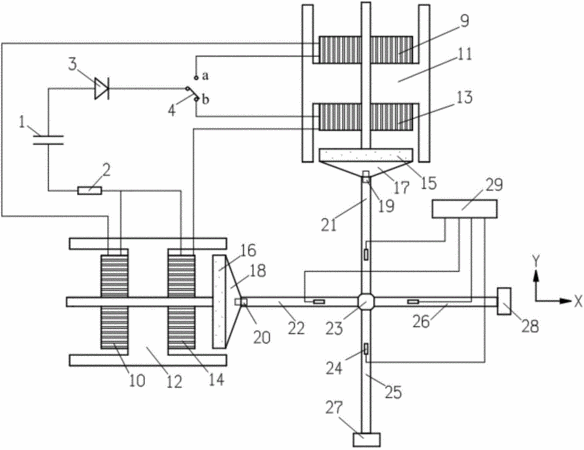

摘要：本發明公開了一種雙軸霍普金森壓桿和拉桿實驗入射波等效加載的實現方法，用于解決現有方法難以實現雙軸霍普金森壓桿和拉桿實驗的入射波等效加載的技術問題。技術方案是采用兩套相同雙線圈電磁力入射波發生器，每套入射波發生器放電線圈同軸、反向安裝，分別控制霍普金森壓桿、拉桿實驗加載，實現等效加載設備的統一。在進行霍普金森壓桿實驗和拉桿實驗時，縱向、橫向放電線圈串聯到由同一組放電可控硅控制的同一組放電電容上，縱向、橫向放電線圈同步觸發縱向、橫向入射波。通過次級線圈厚度補償，以及縱向、橫向放電線圈串聯在由同一放電可控硅控制的同一組放電電容上，保證了雙軸霍普金森壓桿和拉桿實驗的入射波等效加載，其加載間隔誤差小于0.1μs。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人曹增強;左楊杰;楊柳;臧傳奇;韓超眾;王杰;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201510047455.3
- 申請時間2015年01月30日
- 申請公布號CN104677760A
- 申請公布時間2015年06月03日
- 分類號G01N3/38(2006.01)I;
