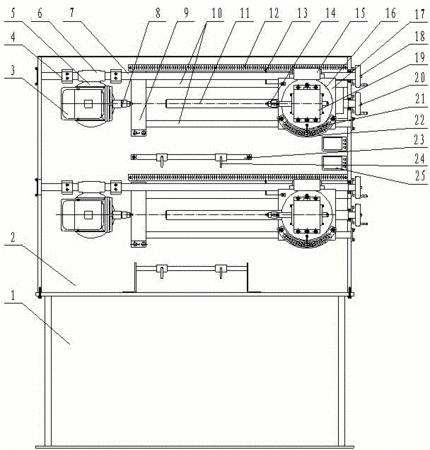

摘要:一種鋼絲彎曲疲勞試驗機。它包括底部的機座和上部的機箱,其特征為立式框架結構雙組試驗機。機箱內分別設置主動電機、從動箱體以及電器操控盒。主動電機與從動箱體底部安裝有調向蝸輪,調向蝸輪上方設置有角度調向軸,角度調向軸兩端設置有調向蝸桿與調向蝸輪,角度調向軸右端安裝有調向手輪。從動箱體上方設置距離標尺,下方設置角度尺,底部與箱體支座相連,箱體支座兩端設置導向光杠與傳動絲杠,傳動絲杠右端安裝有位移手輪,主動電機與從動箱體相對兩端同軸方向設置有夾持器,下方設置試樣托架,試樣托架中設置導向輪。本發明采用觸屏式PLC可編程控制系統,8位計數系統,具有轉速輸出控制及循環試驗和比較試驗等功能。
- 專利類型發明專利
- 申請人寧夏青山試驗機有限公司;
- 發明人李林利;
- 地址750200 寧夏回族自治區銀川市德勝工業園區虹橋北街13號
- 申請號CN201410010640.0
- 申請時間2014年01月10日
- 申請公布號CN103712867B
- 申請公布時間2015年09月09日
- 分類號G01N3/38(2006.01)I;
