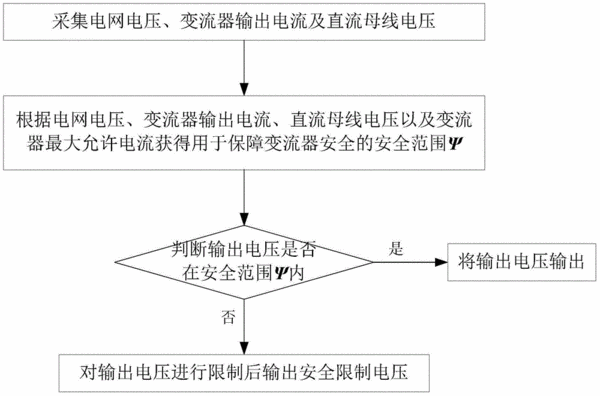

摘要：本發明公開了一種基于動態矢量限幅的變流器限流保護的控制方法及變流器，控制方法包括下述步驟(1)采集電網電壓vgabc、變流器輸出電流iabc及直流母線電壓Vdc；(2)根據所述電網電壓vgabc、所述變流器輸出電流iabc、所述直流母線電壓Vdc以及變流器最大允許電流Imax獲得用于保障變流器輸出電壓的安全的輸出電壓范圍Ψ；(3)判斷控制電壓eabc是否在安全的輸出電壓范圍Ψ內，若是，則將所述輸出電壓eabc輸出，若否，則對所述控制電壓eabc進行限制后輸出安全限制電壓esabc。由于本發明采用直接限制變流器輸出電壓的方式限制變流器輸出電流，無需切換至電流控制方法，且無需閉鎖原有的虛擬同步控制，因此可提高系統的穩定性，并在故障期間對系統提供所需的慣性支撐。
- 專利類型發明專利
- 申請人國家電網公司;國網湖北省電力公司;華中科技大學;許繼集團有限公司;
- 發明人胡家兵;袁小明;唐王倩云;尚磊;劉剛;王林;劉首文;
- 地址100031 北京市西城區西長安街86號
- 申請號CN201410784058.X
- 申請時間2014年12月16日
- 申請公布號CN104578736A
- 申請公布時間2015年04月29日
- 分類號H02M1/32(2007.01)I;H02J3/38(2006.01)I;
