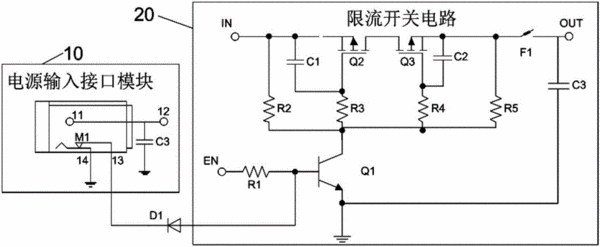

摘要：本實用新型公開了一種電源開關電路，包括：限流開關電路和電源輸入接口模塊；所述限流開關電路包括第一MOS管、第二MOS管、三極管和熔斷器，且所述限流開關電路具有第一使能控制端、開關輸入端以及開關輸出端；所述電源輸入接口模塊具有第二使能控制端、供電輸入端、用于與所述系統電路的電源輸入端連接的供電輸出端和接地端；所述三極管的基極與所述電源輸入接口模塊的第二使能控制端連接；所述電源輸入接口模塊的第二使能控制端通過開關器件與所述電源輸入接口模塊的接地端連接。相應地，本實用新型還公開了一種供電系統。實施本實用新型，能防止外圍設備的電流反灌到USB接口的系統電路中，避免外圍設備供電不足。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人方龍泉;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201620114482.8
- 申請時間2016年02月04日
- 申請公布號CN205584005U
- 申請公布時間2016年09月14日
- 分類號H02M1/32(2007.01)I;
