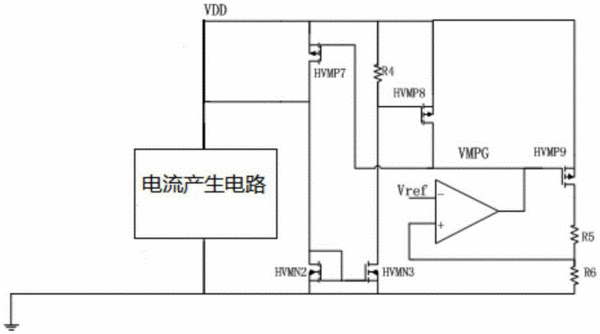

摘要：本申請公開了一種低壓差線性穩壓器的過流保護電路及低壓差線性穩壓電源，包括電流產生電路和限流電路，電流產生電路用于產生隨電源電壓的升高而升高的跟隨電流，并將跟隨電流輸出給限流電路中的第一NMOS管；限流電路用于在低壓差線性穩壓器的輸出電流超過預設閾值時根據跟隨電流將輸出電流限制為隨電源電壓的升高而降低的限制電流。這樣，電流產生電路產生的伴隨電流隨電源電壓的增加而增加，使限流電路輸出的限制電流隨著電源電壓的增加而減小，即在電源電壓升高時，使低壓差線性穩壓器的輸出電流減小，從而抑制電源電壓升高時低壓差線性穩壓器的輸出功率的增加速率，以抑制溫度增加速率，避免由于電源電壓迅速增大而造成的LDO過熱損壞。
- 專利類型實用新型
- 申請人北京經緯恒潤科技有限公司;
- 發明人閆琳靜;
- 地址100101 北京市朝陽區安翔北里11號B座8層
- 申請號CN201520822340.2
- 申請時間2015年10月22日
- 申請公布號CN205212692U
- 申請公布時間2016年05月04日
- 分類號H02M1/32(2007.01)I;
