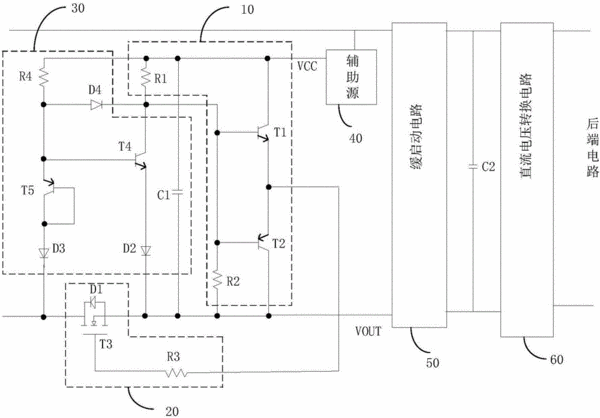

摘要：本發明公開一種防反接及電流反灌電路，包括電壓輸入端，接收輸入電壓；電壓輸出端，輸出電壓給后端電路；控制電路，接收電壓并輸出第一或第二控制信號；開關電路，接收第一控制信號導通，接收第二控制信號截止；輸出電路，當第一輸入端連電源的正極且第二輸入端連電源的負極時，開關電路導通，電源輸出電壓給后端電路；當第一輸入端連接電源的負極且第二輸入端連接電源的正極或者與第一及第二輸入端連接的電源短路時，輸出電路拉低控制電路的電壓，開關電路截止，第二輸入端的電壓及反灌電流不會提供給后端電路，以滿足大功率電源需求的同時降低成本且能及時關斷電路，以防止電源接反或者電流反灌對電源及后端電路造成損壞。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人歐開鋒;張生;楊振興;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201610977173.8
- 申請時間2016年10月28日
- 申請公布號CN106533144A
- 申請公布時間2017年03月22日
- 分類號H02M1/32(2007.01)I;
