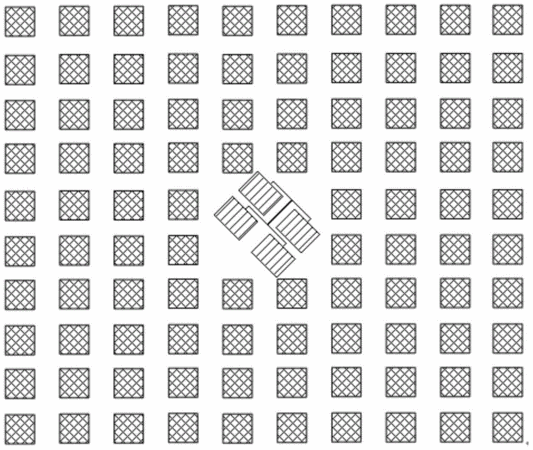

摘要：本發明提供了一種平面高增益微帶反射陣列天線，包括饋源、極化柵格和反射面，饋源由2×2的微帶貼片陣列組成，極化柵格采用印刷偶極子陣列，反射面采用陣列單元的設計，反射面由96個反射單元組成，每個反射單元的微帶金屬貼片層為正方形微帶貼片，用金屬柱的支架把極化柵格與反射面鏈接固定，使得極化柵格中印刷偶極子極化方向與饋源極化方向一致，就構成了折合式反射陣列天線，本發明所述天線具有結構及饋電簡單、高增益、低剖面極化純度高等特點，且加工難度小，制作成本低，易于尋找加工單位。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人韋高;佟進款;韓旭;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201410625792.1
- 申請時間2014年11月07日
- 申請公布號CN104362435A
- 申請公布時間2015年02月18日
- 分類號H01Q1/50(2006.01)I;H01Q15/14(2006.01)I;H01Q15/24(2006.01)I;H01Q19/10(2006.01)I;H01Q21/00(2006.01)I;
