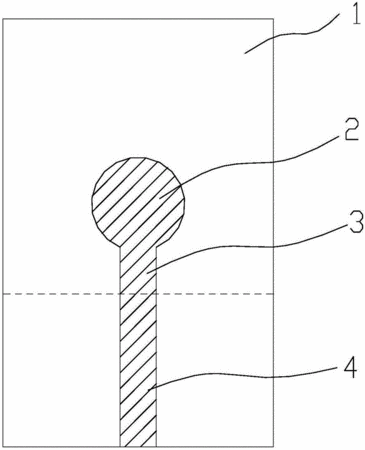

摘要：本發明公開了一種微波超寬帶天線，包括介質基板，所述介質基板的正面的中部覆設有圓形金屬片，所述介質基板的背面的沿一邊覆設有長方形的金屬接地片，所述圓形金屬片的投影與金屬接地片的投影相分離，所述介質基板正面的圓形金屬片向金屬接地片的一邊徑向延伸出一長方形金屬導帶且從介質基板的邊緣電性連接金屬接地片，連接所述圓形金屬片的投影與金屬接地片的投影的長方形金屬導帶部分為饋電端口帶。本發明具有不需專用工具回波損耗小、阻抗匹配良好、具有較寬的阻抗帶寬的優點。
- 專利類型發明專利
- 申請人深圳市保千里電子有限公司;
- 發明人李翊;鐘崔林;
- 地址518000 廣東省深圳市龍華新區大浪街道浪口社區華昌路華富工業園第九棟廠房（1-3）層
- 申請號CN201510409640.2
- 申請時間2015年07月13日
- 申請公布號CN105161849A
- 申請公布時間2015年12月16日
- 分類號H01Q1/50(2006.01)I;H01Q1/38(2006.01)I;
