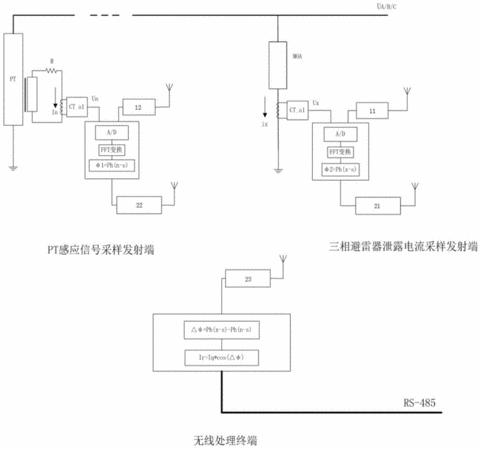

摘要:本發明涉及一種基于GPS同步秒脈沖的避雷器阻性電流監測方法,包括如下步驟:通過采樣及運算求出泄露電流與GPS秒脈沖上升沿處的相位差為φ1;通過采樣及運算求出PT參考電壓信號與GPS秒脈沖上升沿處的相位差為φ2;通過φ1和φ2求得PT電壓參考信號與泄露電流的相位差為△φ,△φ=|φ2-φ1|;根據測量的全電流,和氧化鋅避雷器的RC并聯等效模型,通過Ir=Iq*cos(△φ)獲得阻性電流。相應地,還涉及一種基于GPS同步秒脈沖的避雷器阻性電流監測裝置,本裝置根據GPS接收機連接衛星后,能夠同步輸出秒脈沖信號,誤差僅在0.1uS等級,改善了現有的監測方法和裝置PT取樣參考復雜困難等現狀。
- 專利類型發明專利
- 申請人南京世都科技有限公司;
- 發明人尚雪嵩;陳燕午;
- 地址210000 江蘇省南京市江寧區科學園天元東路391號
- 申請號CN201410606951.3
- 申請時間2014年10月31日
- 申請公布號CN104316747A
- 申請公布時間2015年01月28日
- 分類號G01R19/00(2006.01)I;
