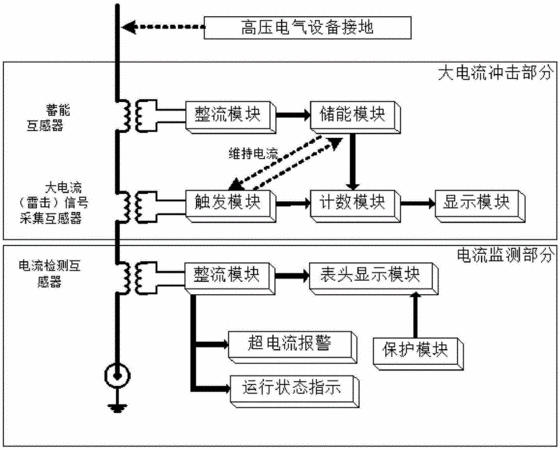

摘要：本實用新型公開了一種高壓電氣設備接地電流在線監測裝置，該裝置包括同時與高壓電氣設備接地端電氣連接的大電流沖擊計數裝置以及電流檢測裝置；所述大電流沖擊計數裝置包括電氣連接的蓄能互感器和大電流信號采集互感器，其中蓄能互感器與高壓電氣設備接地端電氣連接，在蓄能互感器上依次接有第一整流模塊和儲能模塊，在大電流信號采集互感器上依次接有觸發模塊、計數模塊以及顯示模塊，所述儲能模塊又與計數模塊相連接，觸發模塊與儲能模塊之間電氣連接；所述電流檢測裝置包括與高壓電氣設備接地端電氣連接的電流檢測互感器，在電流檢測互感器上依次接有第二整流模塊和表頭顯示模塊。本實用新型無源、無內阻、高精度。
- 專利類型實用新型
- 申請人國家電網公司;國網湖北省電力公司孝感供電公司;南京世都科技有限公司;
- 發明人饒思傳;謝正漢;尚雪嵩;顧金國;張加躍;湯迎春;趙勇;任喬林;張路;李芳亞;侯俊;楊帆;張曉華;魏素芬;馮文;祝丹;張家孝;
- 地址211100 江蘇省南京市江寧區東麒路33號B棟
- 申請號CN201520887073.7
- 申請時間2015年11月09日
- 申請公布號CN205333767U
- 申請公布時間2016年06月22日
- 分類號G01R31/02(2006.01)I;G01R19/00(2006.01)I;
