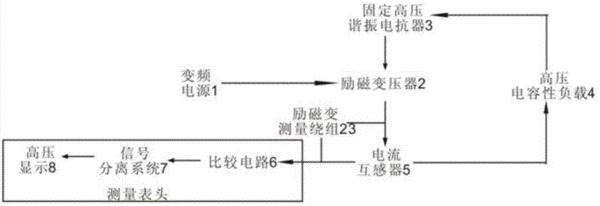

摘要：本發明公開了一種基于固定電感的高壓串聯諧振電流法測壓系統，所述包括由市電電源接入變頻電源，變頻電源的輸出與勵磁變壓器的低壓輸入繞組相聯接，整體為高壓串聯諧振回路的供電端；勵磁變壓器的高壓繞組由低壓側供電輸出對地幾千伏或幾十千伏數量級的電壓，所述的勵磁變壓器的高壓繞組的低壓端聯接大地，所述的勵磁變壓器高壓繞組的高壓端聯接固定高壓諧振電抗器低壓端。通過上述方式，本發明能夠基于固定電感量的電抗器、高壓電流和諧振頻率等測量參數應用系列公式，且采用高壓電流分離法等方式有效提高了測量高壓電壓精度，取消該分壓器，將顯著簡化試驗回路并減小其產生的干擾。同時，減少占地面積，又便于運輸、組裝和接線。
- 專利類型發明專利
- 申請人蘇州華電電氣股份有限公司;
- 發明人鮑清華;劉曉莊;周洪;徐偉旗;劉家亮;董巍;
- 地址215128 江蘇省蘇州市吳中經濟開發區河東工業園善浦路255號蘇州華電電氣股份有限公司
- 申請號CN201410069978.3
- 申請時間2014年02月27日
- 申請公布號CN103969493A
- 申請公布時間2014年08月06日
- 分類號G01R19/00(2006.01)I;
