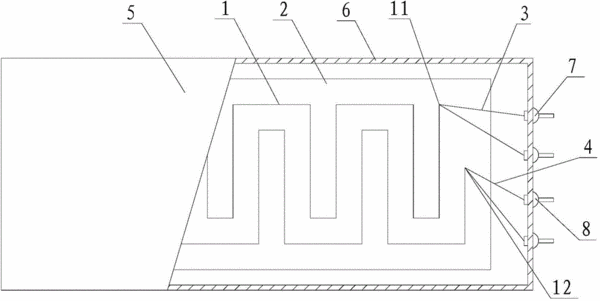

摘要：本實用新型公開了一種交流電阻元件，用于交流儀器，交流電阻元件包括呈條形的電阻，電阻包括第一端、第二端以及設于第一端和第二端之間的折返段；第一端至折返段之間的電阻為第一電阻段，第一電阻段在平面內自由排布成形；折返段至第二端之間的電阻為第二電阻段，第二電阻段沿著第一電阻段的排布路線反向返回排布成形；且第一電阻段和第二電阻段之間呈間隙分布。本實用新型一種交流電阻元件，其電阻本身排布形成雙無感回路，較好的消除了電阻本身引起的電感；并且使用鍺錳基合金制成該電阻，有效的消除了分布電容。使得該電阻元件的阻值在規定的使用頻率范圍基本無變化。
- 專利類型實用新型
- 申請人蘇州華電電氣股份有限公司;
- 發明人余青;汪建;周剛;張毓麟;樊斌;
- 地址215124 江蘇省蘇州市吳中經濟開發區河東工業園善浦路255號
- 申請號CN201420760265.7
- 申請時間2014年12月05日
- 申請公布號CN204214906U
- 申請公布時間2015年03月18日
- 分類號G01R1/20(2006.01)I;H01C3/02(2006.01)I;H01C3/10(2006.01)I;
