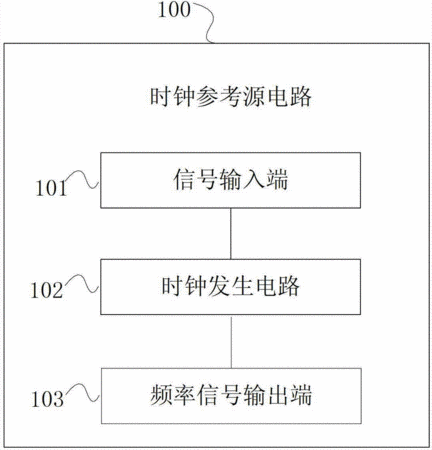

摘要：本發明實施例提供了一種具有時鐘參考源電路的信號發生器，包括時鐘參考源電路、信號產生及處理電路；其中，時鐘參考源電路具體包括：信號輸入端、時鐘發生電路以及頻率信號輸出端；信號輸入端，用于接收輸入信號，并根據輸入信號輸出直流信號；時鐘發生電路，用于根據直流信號生成頻率信號，并將頻率信號發送至所述的頻率信號輸出端；頻率信號輸出端，用于接收所述的頻率信號，并向信號產生及處理電路輸出頻率信號；信號產生及處理電路，用于接收所述的頻率信號，生成波形信號并將所述的波形信號進行放大、衰減處理后輸出。解決了現有技術中的信號發生器均需借助現成時鐘模塊而造成的信號發生器成本過高且用戶體驗較差的缺陷的技術問題。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人曾磊;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201210533257.4
- 申請時間2012年12月11日
- 申請公布號CN103869875A
- 申請公布時間2014年06月18日
- 分類號G06F1/04(2006.01)I;H03K3/02(2006.01)I;
