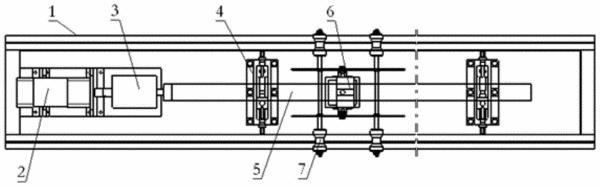

摘要:本發明公開了一種金屬圓形管材超聲水浸檢測設備,由水槽槽體、探頭車和超聲檢測儀三部分組成。水槽槽體一端安裝有機械傳動裝置,水槽槽體內部滑動安裝有多個支撐座,待測圓形管材沿水槽槽體長邊方向放置,且一端安裝在機械傳動裝置上,另一端由支撐座支撐;管材上放置有探頭車調整機構固定的探頭車,探頭車由中間帶通孔的底板、斜向安裝在底板底部兩側的環氧支撐板、通過滾輪軸轉動安裝在環氧支撐板上的斜向滾輪、底板頂部邊緣處設置的刻度盤構成,底板上還設置有橫跨在通孔正上方的橫梁,橫梁上設置有活動托夾座,活動托夾座上連接有探頭夾具,探頭通過探頭夾具豎向安置在探頭車上,探頭下端伸入水槽槽體的水層中。
- 專利類型發明專利
- 申請人合肥聚能電物理高技術開發有限公司;
- 發明人易子安;姜北燕;
- 地址230031 安徽省合肥市蜀山湖路350號中科院等離子體物理研究所研制中心1126信箱
- 申請號CN201310182730.3
- 申請時間2013年05月16日
- 申請公布號CN103308601B
- 申請公布時間2016年11月09日
- 分類號G01N29/04(2006.01)I;G01N29/275(2006.01)I;
