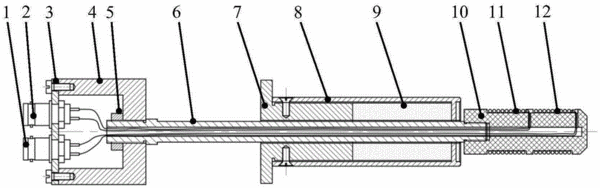

摘要:本發明公開了一種基于磁致伸縮導波的檢測傳感器,包括:中空殼體,其中心同軸套接有貫穿該中空殼體兩端的導桿;環形磁鐵,其內置于殼體中并同軸套裝在導桿上,其通過磁鐵定位塞軸向固定;箱體,其固定設置于導桿一端上并通過壓緊螺母軸向定位于殼體外,激勵插頭和接收插頭固定安裝在該箱體上;以及套接有激勵線圈和接收線圈的線圈骨架,其中線圈骨架固定在所述導桿的位于殼體外的另一端上,激勵線圈和接收線圈依次套在線圈骨架外周并分別與激勵插頭和接收插頭電連接。本發明還公開了包括上述檢測傳感器的系統及其應用。本發明只需要線圈骨架以及激勵接收線圈部位伸入換熱管內即可完成對整根換熱管的檢測,極大程度的減小了需要清洗的區域,提高了換熱管的檢測效率,檢測精度高。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人武新軍;孫鵬飛;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410350760.5
- 申請時間2014年07月22日
- 申請公布號CN104122329B
- 申請公布時間2016年06月01日
- 分類號G01N29/04(2006.01)I;
