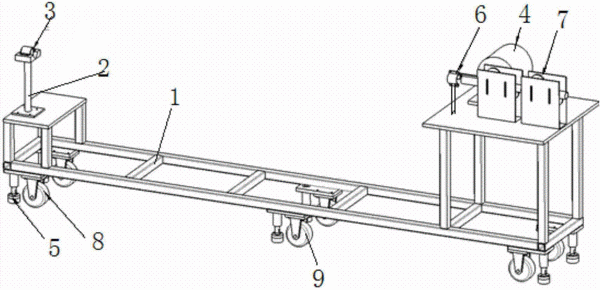

摘要:本實用新型公開了一種S彎超導母線的機械測試位移自動加載裝置,包括有工作臺,工作臺的一端固定安裝有夾緊機構,另一端固定安裝有傳動機構,夾緊機構包括有立桿和固定于立桿端部的卡箍,傳動機構包括有電機,電機的電機軸傳動連接偏心輪,偏心輪上的搖柄與S彎超導母線的一端連接,S彎超導母線的另一端由卡箍固定,S彎超導母線與搖柄連接的一端的下方還設有導向塊,導向塊與搖柄之間的S彎超導母線置于一個支撐槽中,電機的電機軸上安裝有計數器。本實用新型位移自動加載,拉伸位移和拉伸頻率可調,并帶有計數功能,能有效地滿足S彎超導母線在常溫情況下絕緣性能、機械性能的測試要求。
- 專利類型實用新型
- 申請人合肥聚能電物理高技術開發有限公司;
- 發明人周能濤;張瑩;馬林;
- 地址230031 安徽省合肥市蜀山湖路350號中科院等離子體物理研究所研制中心1126信箱
- 申請號CN201220378528.9
- 申請時間2012年08月01日
- 申請公布號CN202837153U
- 申請公布時間2013年03月27日
- 分類號G01N19/00(2006.01)I;
