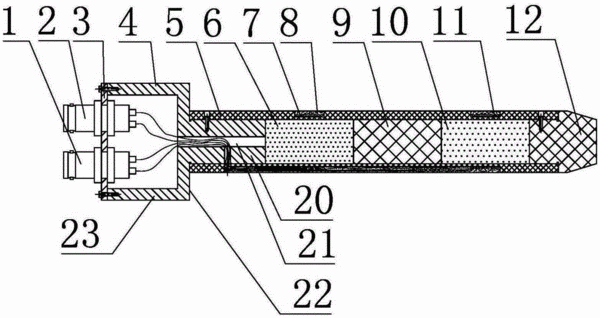

摘要：本發明公開了磁致伸縮導波傳感器及含有傳感器的換熱管缺陷檢測系統，傳感器包括外殼，外殼的外側壁上設置有第一環形布線槽和第二環形布線槽，第一環形布線槽和第二環形布線槽內分別放置有激勵線圈和接收線圈，激勵線圈和接收線圈均為螺線管線圈，外殼內腔在對應于激勵線圈和接收線圈的位置分別放置有激勵磁鐵和接收磁鐵，激勵磁鐵和接收磁鐵均為釤鈷永久磁鐵，外殼的一端連接有插頭連接座，插頭連接座上連接有激勵插頭和接收插頭。檢測系統包括傳感器、功率放大器、信號發生器、計算機、A/D轉換器和濾波放大器。本發明通過磁致伸縮效應，直接在換熱管內激勵出縱向模態超聲導波，整個檢測過程中傳感器與換熱管無需接觸，提高了檢測效率以及適用性。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人武新軍;汪玉剛;孫鵬飛;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410431734.5
- 申請時間2014年08月28日
- 申請公布號CN104198580B
- 申請公布時間2016年05月04日
- 分類號G01N29/04(2006.01)I;G01N29/34(2006.01)I;G01N29/24(2006.01)I;
