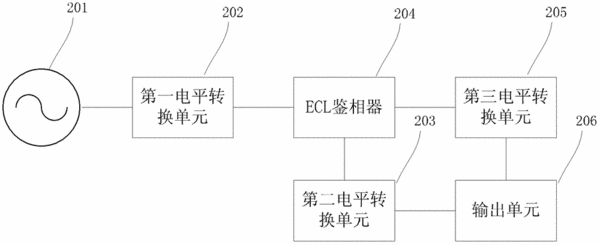

摘要：本發明涉及測試領域，尤其是一種具有ECL鑒相器的鎖相環信號源及其生成方法，其中信號源包括參考時鐘單元用于提供參考時鐘信號；ECL鑒相器，接收第一電平轉換單元傳送來的PECL電平的參考時鐘信號，和第二電平轉換單元傳送來的經過分頻處理的變化的輸出信號，將兩路信號的包含相位差信息的PECL電平信號傳送給第三電平轉換單元；第三電平轉換單元將包含相位差信息的PECL電平轉換為符合輸出單元所使用的電平信號；輸出單元根據相位差信息輸出變化的頻率信號。通過本發明實施例，通過ECL鑒相器和與其協調工作的電平轉換器可以提高信號源的鑒相頻率，從而可以進一步降低信號源的相位噪聲。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人張弘;何毅軍;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431636.8
- 申請時間2011年12月21日
- 申請公布號CN103178842B
- 申請公布時間2016年12月14日
- 分類號H03L7/18(2006.01)I;H03L7/099(2006.01)I;
