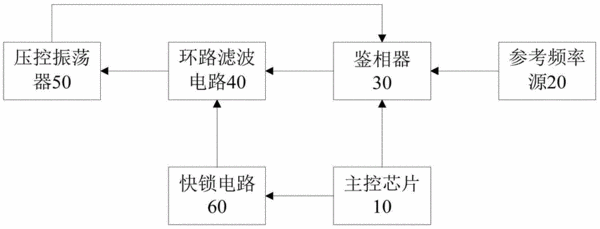

摘要：本發明公開了一種鎖相環快速鎖定電路及其控制方法。該電路包括主控芯片、參考頻率源、鑒相器、環路濾波電路和壓控振蕩器；壓控振蕩器與鑒相器相連并向鑒相器反饋振蕩頻率；參考頻率源向鑒相器輸出參考頻率；鑒相器對振蕩頻率和參考頻率進行處理并向環路濾波電路輸出泵電壓；環路濾波電路對泵電壓進行處理并向壓控振蕩器輸出壓控電壓；壓控振蕩器對所述壓控電壓進行頻率轉換處理輸出振蕩頻率；還包括分別與主控芯片和環路濾波電路相連的快鎖電路。該鎖相環快速鎖定電路及其控制方法可實現短時間內快速精確鎖定鎖相環的目的，極大地縮短鎖相環鎖定初期的捕獲時間。
- 專利類型發明專利
- 申請人海能達通信股份有限公司;
- 發明人覃志華;邢志剛;聶亞奇;
- 地址518057 廣東省深圳市南山區高新技術產業園北區北環路海能達大廈
- 申請號CN201510296475.4
- 申請時間2015年06月02日
- 申請公布號CN104967448A
- 申請公布時間2015年10月07日
- 分類號H03L7/18(2006.01)I;
