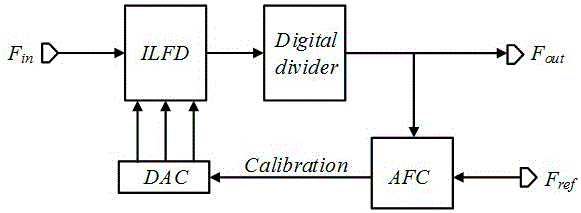

摘要：本發明公開了一種帶自動頻率校驗功能的注入鎖定分頻結構。包括用于接收預設的輸入信號并根據諧振頻率對預設的輸入信號進行分頻產生第一分頻信號的注入鎖定分頻器；包括用于接收第一分頻信號并進行第二次分頻產生第二分頻信號輸出的數字分頻器；包括用于將接收到的第二分頻信號與參考信號的頻率相比較產生數字校驗選擇信號的自動頻率控制器；包括用于從自動頻率控制器接收數字校驗選擇信號并轉化成模擬信號反饋到注入鎖定分頻器中進行電壓控制的數字到模擬轉換器。本發明能獲得高穩定工作頻率范圍、低功耗的帶自動頻率校驗功能，可以更好地在實際過程中對注入鎖定分頻電路中控制電壓的控制以及對潛在的工藝偏差等因素的抵抗。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人虞小鵬;許文林;
- 地址310058 浙江省杭州市西湖區余杭塘路866號
- 申請號CN201410121844.1
- 申請時間2014年03月28日
- 申請公布號CN103916124B
- 申請公布時間2016年09月14日
- 分類號H03L7/18(2006.01)I;
