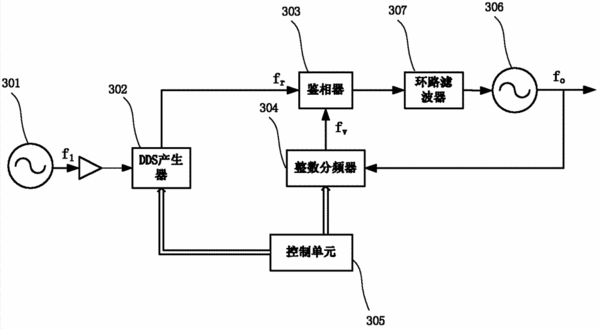

摘要：本發明涉及射頻信號源技術領域，尤其是一種鎖相回路或鎖相環頻率合成裝置及方法，其中裝置包括基準信號發生器，用于產生基準時鐘信號；直接數字頻率合成產生器，用于在控制單元的控制下根據所述基準時鐘信號產生具有小頻率分辨率的參考頻率信號；整數分頻器，用于在所述控制單元的控制下將所述壓控振蕩器的輸出信號進行分頻，輸入到鑒相器；鑒相器，用于將所述參考頻率信號與所述經過分頻的輸出信號進行比較，得到與相位差相關的控制電壓信號輸出給所述壓控振蕩器；所述壓控振蕩器，用于根據所述控制電壓信號輸出不同頻率的信號。通過實施例，可以避免使用小數分頻器造成的雜散現象，并且還能夠降低產品成本。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人張弘;何毅軍;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431516.8
- 申請時間2011年12月21日
- 申請公布號CN103178838A
- 申請公布時間2013年06月26日
- 分類號H03L7/085(2006.01)I;H03L7/18(2006.01)I;
