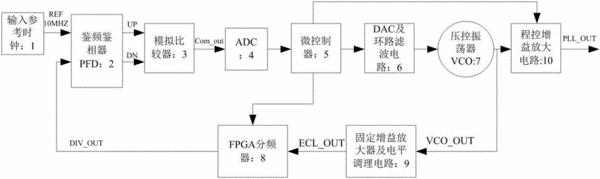

摘要：本發明提出一種混合鎖相環及鎖相環頻率鎖定方法，包括時鐘產生器、鑒頻鑒相器、模擬比較器、壓控振蕩器、分頻器、模/數轉換器、微控制器、數/模轉換器及環路濾波電路、固定增益放大器及電平調理電路、程控增益放大電路，該混合鎖相環結構及頻率鎖定方法結合了全數字式鎖相環和模擬鎖相環的部分優點，使得本發明解決了鎖相環的失鎖問題，該結構的鎖相環使得壓控振蕩器(VCO)處于任何工作頻率條件下鎖相環均可以進入鎖定狀態?；谠摻Y構的鎖相環結構簡單，易于實現。
- 專利類型發明專利
- 申請人北華航天工業學院;
- 發明人白旭;胡輝;付勁松;張超;
- 地址065000 河北省廊坊市廣陽區愛民東道133號
- 申請號CN201610563146.6
- 申請時間2016年07月18日
- 申請公布號CN106230434A
- 申請公布時間2016年12月14日
- 分類號H03L7/085(2006.01)I;H03L7/099(2006.01)I;H03L7/18(2006.01)I;
