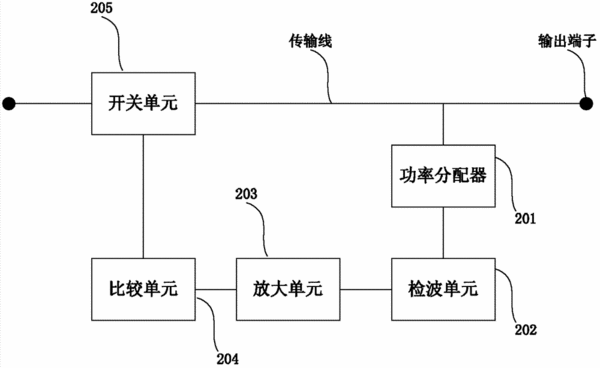

摘要：本發明主要應用于射頻通信領域，尤其是一種反向保護裝置及方法，其中包括射頻信號產生電路產生射頻信號，并通過傳輸線傳輸給輸出端子，輸出端子將所述射頻信號發送到所述射頻信號源外部，功率分配器，抽取傳輸線上的反向輸入信號中的一部分信號功率，并將一部分信號功率傳送給檢波單元和放大單元，最后進入比較單元，將放大的直流電壓信號與預定的門限電壓相比較，如果放大的直流電壓信號超過門限電壓，則向串聯于傳輸線上中的開關單元輸出斷開傳輸線的信號，否則向開關單元輸出導通傳輸線上的信號。通過上述實施例，可以減少現有過流保護裝置對射頻信號輸出的影響，并且適合高頻射頻輸出設備具有很快的響應速度。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人沈艷梅;何毅軍;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431264.9
- 申請時間2011年12月21日
- 申請公布號CN103178483A
- 申請公布時間2013年06月26日
- 分類號H02H3/00(2006.01)I;H02H3/20(2006.01)I;
