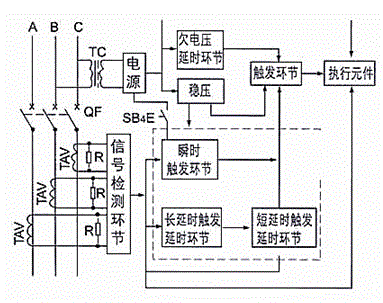

摘要：本發明公開了一種電力高壓配電檢測監控系統，其主要有電源、信號檢測環節，欠電壓延時環節，穩壓電路，瞬時觸發環節，長延時觸發延時環節，觸發環節，執行元件，延時觸發延時環節，電源通過變壓器電路與三相高壓電連接，三相高壓電通過QF開關連接電流互感器和電壓互感器，電流互感器和電壓互感器通過并聯電阻與信號檢測環節連接，電源與穩壓電路和欠電壓延時環節連接，為其提供電源，穩壓電路和欠電壓延時環節與觸發環節連接，觸發環節與執行元件連接，信號檢測環節與延時觸發環節和長延時觸發延時環節連接，長延時觸發延時環節與短延時觸發延時環節連接，信號檢測環節檢測信號并將信號傳遞給執行元件。本發明提出的一種電力高壓配電檢測監控系統，其設計科學合理，結構組成簡單，使用靈活方便，具有非常廣闊的應用前景。
- 專利類型發明專利
- 申請人黑龍江傲立輔龍科技開發有限公司;
- 發明人馬炳剛;
- 地址150090 黑龍江省哈爾濱市南崗區湘江路92號8層
- 申請號CN201410585930.8
- 申請時間2014年10月28日
- 申請公布號CN105610118A
- 申請公布時間2016年05月25日
- 分類號H02H3/00(2006.01)I;H02H3/027(2006.01)I;H02H3/24(2006.01)I;
