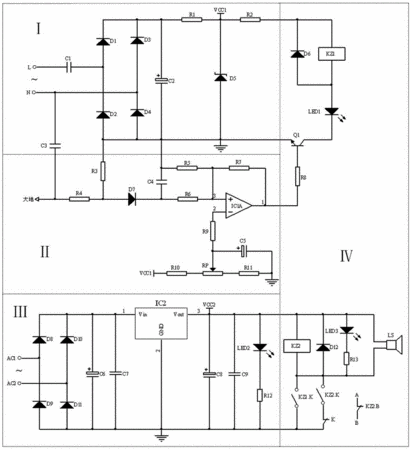

摘要：本實用新型涉及一種新型漏電保護電路。該漏電保護電路串接在被保護設備控制回路中，其特征在于：由第一直流穩壓電源模塊、漏電壓分壓整流濾波及比較器模塊、第二直流穩壓電源模塊和繼電器控制及告警指示模塊構成，第一直流穩壓電源模塊、第二直流穩壓電源模塊和漏電壓分壓整流濾波及比較器模塊分別與繼電器控制及告警指示模塊相連，繼電器控制及告警指示模塊的繼電器KZ2的常閉觸點KZ2.B串接在被保護設備控制回路中。本實用新型的漏電保護電路結構設計合理，漏電保護功能比較完善，使用安全可靠，是電氣設備不可缺少的安全保護電路。
- 專利類型實用新型
- 申請人浙江天煌科技實業有限公司;
- 發明人黃華圣;魯其銀;馬傳忠;李娜;
- 地址310030 浙江省杭州市西湖區三墩鎮西湖科技園西園五路10號
- 申請號CN201220181265.2
- 申請時間2012年04月26日
- 申請公布號CN202564910U
- 申請公布時間2012年11月28日
- 分類號H02H3/00(2006.01)I;
