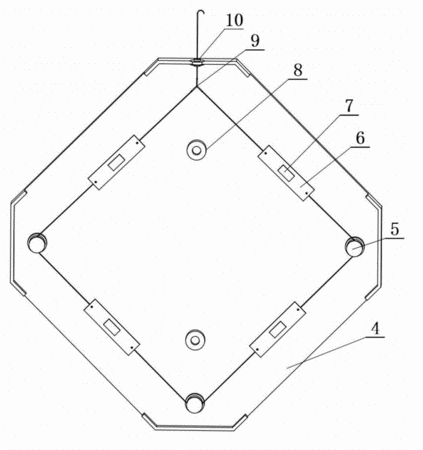

摘要:本發明公開了一種測力計,由蓋板、底板、拉繩、輥輪、拉伸板、電阻應變片、掛鉤組成,蓋板與底板扣合通過螺釘固定安裝,而且同時對安裝在底板上的輥輪固定,避免輥輪移動。電阻應變片貼合在拉伸板中心部位,且在拉伸板兩面同時裝貼,測量拉伸板的變形量。掛鉤的左右兩腳相互垂直且與中軸線豎直方向各自呈45度角,將所受的拉力進行分散平均;與拉繩連接的四個拉伸板由于受到力的作用發生應變,在其上的電阻應變片測得應變的大小,然后對所有的電阻應變片的值進行平均計算,取平均值得到左右兩邊的拉繩的拉力值,最后得到上邊部分的掛鉤所受到力的值。測力計固定安裝在支撐架內,適用于測量物體在豎直方向上的拉力,測量方便。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人王俊彪;王兵;曹小寶;司朝潤;張賢杰;
- 地址710072 陜西省西安市友誼西路127號646信箱
- 申請號CN201310042158.0
- 申請時間2013年02月04日
- 申請公布號CN103091010B
- 申請公布時間2015年04月29日
- 分類號G01L1/22(2006.01)I;
